Ang High Frequency (HF) longitudinal welded pipe production line / pipe making machine / tube mill / Direct square forming welded pipe gidisenyo aron makagama og square ug rectangular tubes nga adunay maximum wall thickness nga 22.0mm ug usa ka production size range nga 80x80mm-600x600mm.
Kung itandi sa naandan nga Round-to-Square (RS) nga pamaagi sa pagporma nga gigamit sa kadaghanangalingan sa tubos, ang atong bag-ong Flexible Cold Forming (DSS) nga teknolohiya naghatag ug labaw nga resulta sa square ug rectangular tube production. Gisiguro sa DSS ang usa ka labi nga gipaayo nga kahulugan sa gawas nga ngilit, usa ka gamay nga radius sa sulud sa sulud sa sulud sa cross-section sa tubo, ug usa ka patag, labi nga parehas nga hitsura sa ngilit.
Dugang pa, ang among groundbreaking DSS-3 adjustment system, nga gidisenyo alang sa amonggalingan sa tubos, nagbag-o sa proseso sa pagporma. Dili sama sa tradisyonalgalingan sa tubos nanginahanglan daghang mga set sa roller ug kanunay nga pagbag-o, ang among DSS-3 nga sistema naggamit usa ka us aka, mapasibo nga set sa roller alang sa tibuuk nga galingan. Giwagtang niini ang panginahanglan alang sa pag-ilis sa roller o spacer, pagkab-ot sa hingpit nga awtomatikong pag-adjust sa posisyon sa roller. Kini nga pag-uswag naghubad sa usa ka igo nga pagtaas sa kahusayan sa produksiyon sa tube mill, usa ka hinungdanon nga pagkunhod sa gasto sa pagtrabaho, ug usa ka gamay nga peligro sa mga peligro sa trabahoan nga may kalabotan sa mga pag-adjust sa manual. Uban sa among teknolohiya sa DSS ug sistema sa pag-adjust sa DSS-3, ang among mga tubo nga galingan nagtanyag dili hitupngan nga katukma, kahusayan, ug kaluwasan sa paghimo og taas nga kalidad nga square ug rectangular nga mga tubo.
Pag-scroll Up → Uncoiling → Shear and Welding → Accumulator → Forming → HF induction Welding → External Burr Removing → Pagpabugnaw → Sizing → Flying Saw → Run Out Table → Inspecting → Packing → Warehouse

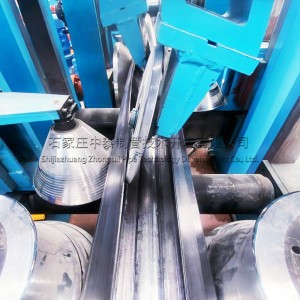

Aron masiguro ang pagkontrol sa anggulo sa pagporma sa R-angle, pagsulbad sa problema sa dili patas nga R-angle sa tradisyonal nga direktang square nga pagporma.

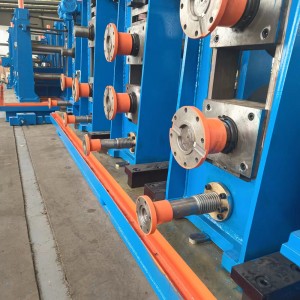

Gipasayon ang pag-ilis sa mga roller gikan sa kilid sa mga baroganan tungod kay ang ubos nga mga roller dili kinahanglan nga i-adjust.

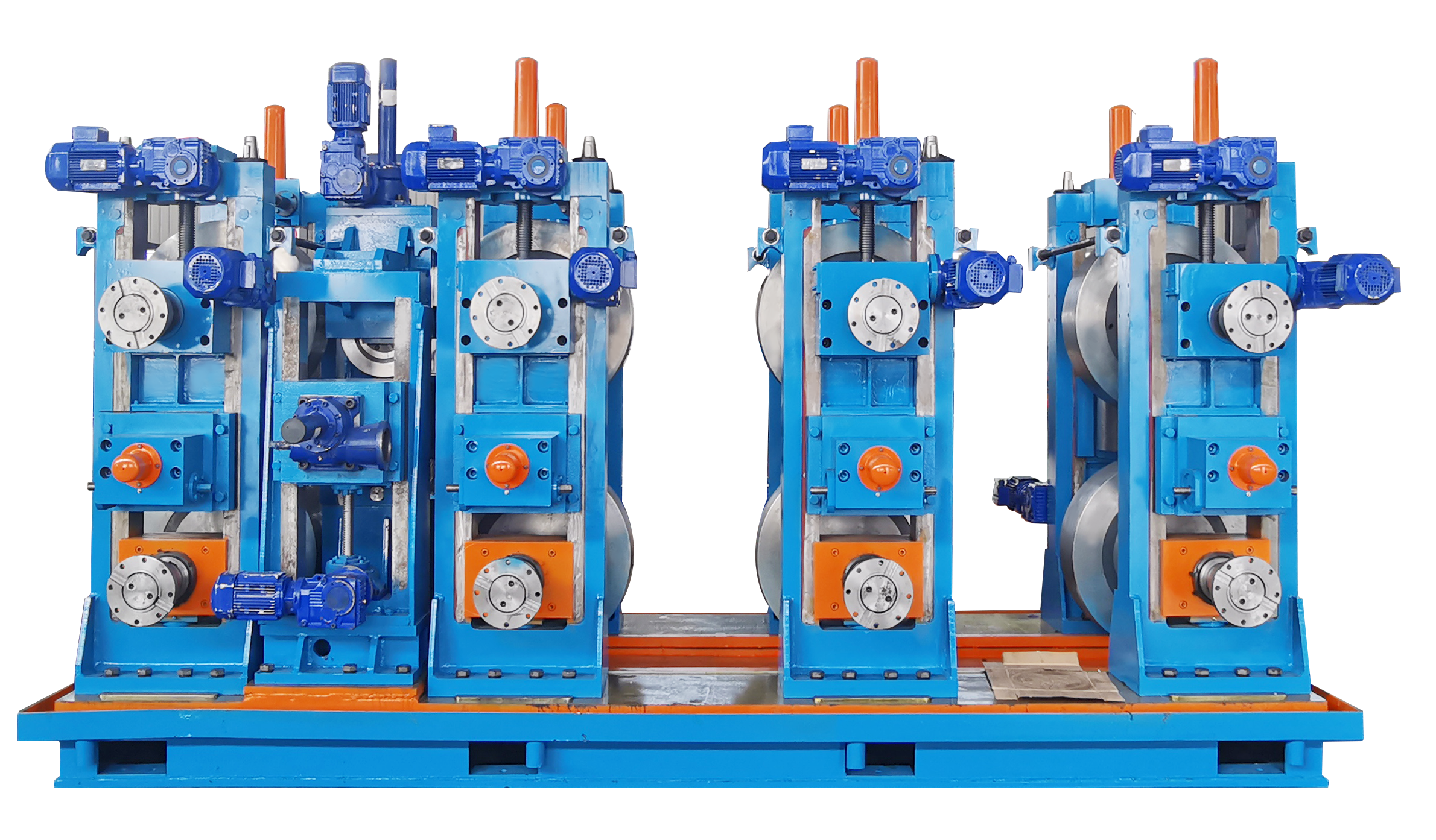

Linya nga Component | Uncoiler Shear & end welder Accumulator Pagporma ug pagsukod sa makina HF welder Naglupad nga nakita Stacking & packing machine |
Espesyal | Hydraulic testing machine, intermediate frequency annealing machine, ultrasonic flaw detection machine, ug uban pa. |
Materyal | Taas nga kusog nga asero, Ubos nga carbon steel, GI, ug uban pa |
Strip Steel Lapad | 320mm-2400mm |
Strip Steel Gibag-on | Max 22mm |
Strip nga Steel Coil | Sulod nga diametro:Φ 610mm-760mm Sa gawas nga diametro: Φ 1300mm-230mm Timbang: Max=8-30 T |
Tubong Kuwadrado | 80x80mm-600x600mm |
Gibag-on | 1.2-22.0 mm |
Gitas-on | 6-12 m |
Pagporma sa Speed | 20-100 m/min (Attn: Max pipe diameter gibag-on dili katumbas sa max speed) |
Direksyon sa Pagpakaon | Wala nga pagpakaon (o tuo nga pagpakaon), kapilian sa kustomer |
Gi-install nga Kapasidad sa Elektrisidad | 400kw-2500kw |
Gidak-on sa Linya sa Produksyon | 78m(gitas-on) ×6m (lapad) -400m(gitas-on) ×40m (lapad) |
Kolor sa mga Makina | Asul o customized |
Tuig nga Output | Mga 40,000 ka tonelada |
Bug-os nga awtomatikong pag-adjust.
Roller saving ug ubos nga gasto sa produksyon.
Ang diametro nga sayup kay 0.5/100 lang sa pipe OD.
Shijiazhuang Zhongtai Pipe Technology Development Co., Ltd.natukod sa 2000 locating sa Shijiazhuang, ang kapital nga siyudad sa Hebei Province. Ang pabrika naglangkob sa usa ka lugar nga 67,000 square meters. Ang among mga nag-unang produkto naglangkob sa high frequency straight welded pipe production line, cold roll steel production line, multi-function cold roll steel/welded pipe production line, slitting line production line, stainless steel pipe mill, lain-laing pipe mill auxiliary equipment ug rollers, etc.
ERW TUBE MILL LINE | |||||
Modelo | Rligid nga tubo mm | Kuwadradotubo mm | Gibag-on mm | Kakusog sa pagtrabaho m/min | |
ERW20 | Ф8-Ф20 | 6x6-15×15 | 0.3-1.5 | 120 | Basaha ang Dugang |
ERW32 | Ф10-Ф32 | 10×10-25×25 | 0.5-2.0 | 120 | |
ERW50 | Ф20-Ф50 | 15×15-40×40 | 0.8-3.0 | 120 | |
ERW76 | Ф32-Ф76 | 25×25-60×60 | 1.2-4.0 | 120 | |
ERW89 | Ф42-Ф89 | 35×35-70×70 | 1.5-4.5 | 110 | |
ERW114 | Ф48-Ф114 | 40×40-90×90 | 1.5-4.5 | 65 | |
ERW140 | Ф60-Ф140 | 50×50-110×110 | 2.0-5.0 | 60 | |
ERW165 | Ф76-Ф165 | 60×60-130×130 | 2.0-6.0 | 50 | |
ERW219 | Ф89-Ф219 | 70×70-170×170 | 2.0-8.0 | 50 | |
ERW273 | Ф114-Ф273 | 90×90-210×210 | 3.0-10.0 | 45 | |
ERW325 | Ф140-Ф325 | 110×110-250×250 | 4.0-12.7 | 40 | |
ERW377 | Ф165-Ф377 | 130×130-280×280 | 4.0-14.0 | 35 | |
ERW406 | Ф219-Ф406 | 170×170-330×330 | 6.0-16.0 | 30 | |
ERW508 | Ф273-Ф508 | 210×210-400×400 | 6.0-18.0 | 25 | Basaha ang Dugang |
ERW660 | Ф325-Ф660 | 250×250-500×500 | 6.0-20.0 | 20 | Basaha ang Dugang |
ERW720 | Ф355-Ф720 | 300×300-600×600 | 6.0-22.0 | 20 | Basaha ang Dugang |
STAINLESS STEEL PIPE PRODUCTION LINE | |||||
Modelo | Rligid nga tubo mm | Kuwadradotubo mm | Gibag-on mm | Katulin sa pagtrabaho m/min | |
SS25 | Ф6-Ф25 | 5×5-20×20 | 0.2-0.8 | 10 | Basaha ang Dugang |
SS32 | Ф6-Ф32 | 5×5-25×25 | 0.2-1.0 | 10 | Basaha ang Dugang |
SS51 | Ф9-Ф51 | 7×7-40×40 | 0.2-1.5 | 10 | Basaha ang Dugang |
SS64 | Ф12-Ф64 | 10×10-50×50 | 0.3-2.0 | 10 | Basaha ang Dugang |
SS76 | Ф25-Ф76 | 20×20-60×60 | 0.3-2.0 | 10 | Basaha ang Dugang |
SS114 | Ф38-Ф114 | 30×30-90×90 | 0.4-2.5 | 10 | Basaha ang Dugang |
SS168 | Ф76-Ф168 | 60×60-130×130 | 1.0-3.5 | 10 | Basaha ang Dugang |
SS219 | Ф114-Ф219 | 90×90-170×170 | 1.0-4.0 | 10 | Basaha ang Dugang |
SS325 | Ф219-Ф325 | 170×170-250×250 | 2.0-8.0 | 3 | Basaha ang Dugang |
SS426 | Ф219-Ф426 | 170×170-330×330 | 3.0-10.0 | 3 | Basaha ang Dugang |
SS508 | Ф273-Ф508 | 210×210-400×400 | 4.0-12.0 | 3 | Basaha ang Dugang |
SS862 | Ф508-Ф862 | 400×400-600×600 | 6.0-16.0 | 2 | Basaha ang Dugang |
